板材热成形性试验机

产品时间:2021-05-12

简要描述:

EC系列板材热成形性试验机具有的测试精度高、可扩展的测试功能多、拉伸推力大、压边力与拉伸力分别单独可控并且可以配置高温测试环境的优点,对现有的汽车轻量化技术、板材成形工艺研究、材料物理性能测试、焊接工艺评估、润滑油品分级方面起到至关重要的作用,经我们的平台实验后,可得出Z优设计参数,减少工业领域的材料浪费,达到节能环保的效果,产品满足ISO、GB、DIN、ASTM等试验标准

在线咨询 点击收藏

板材热成形性试验机EC1000基本参数

结构形式

四柱双动力

独立压边机构,独立拉伸机构,中心拉伸与压边

可以独立运动,互不干扰

外观形式

下沉式、举升式

拉伸系统

拉伸力范围

电液0-1000KN   EC1000

拉伸速度

0.02mm/s-5mm/s

拉伸位移范围

≥120mm(拉伸缸运动行程最大200mm)

压边系统

压边力

电液0-1000KN(闭环控制,可编辑压边力曲线)   EC1000

最大压边速度

5mm/S

压边模式

冲程压边、闭环压边

压边力圆周动态平衡

自动调整

最大压边行程

≥100mm

模具参数

模具对中性

同心度偏差≤0.03mm

可配置模具

成形极限试验(FLC)

深拉冲杯(DD)

拉伸载荷(LDR)

冲孔扩孔(BE)

波纹板测试(MARCINIAK)

热成形极限试验(TFLD)

其它非标模具订做

测试材料种类

高强钢板、镁铝合金板、其它复合材料

测控系统

拉伸力采集

柱式载荷传感器直接转换,传感器量程≥1000KN

精度0.3%,且无理论采集误差

压边力采集

液压缸活塞面积+压力传感器换算

压边力控制

闭环控制

位移采集系统

光栅尺,0.001mm分辨率,带起始零点自修正

功率

主机部分

≥5千瓦

噪音等级

系统噪音总和

≤60dB

尺寸

双动力机构尺寸

长1200mm宽700mm高1200mm

四柱台面尺寸

长720mm宽580mm高500mm

有效测试空间

长420mm深350mm高380mm

质量

约3000k



板材热成形性试验机EC1000主机功能

1. 双液压动力结构,压边动力与拉伸动力为两套独立系统,可以独立控制运动方向、速度与推力,互不影响

2. 压边机构:独立一副活塞式液压缸施加压边推力;压边力与回程力,压边速度与回程速度均可单独设定控制

3. 压边力闭环控制,带压边力曲线输出功能,预先设定多点压边力值,系统需自带曲线拟合算法输出平滑压边力并控制压边机构跟随曲线输出压边力

4. 配置动态压边载荷平衡机构,保证压边力圆周均等

5. 压边系统电机转速优化,转速与推力成线性比例关系,实现减小噪音与节能减排效果;

6. 带冲程压边和闭环压边两种工作方式,长按住“冲程压边”按键可以推进压边模具以5mm/s的速度压边,松开即为怠速的0.5mm/s的“闭环压边”

7. 拉伸机构:独立活塞式液压缸施加拉伸推力;拉伸缸推力与回程力,拉伸速度与回程速度均可单独设定;电机转速优化,转速与推力成线性比例关系,实现减小噪音与节能减排效果

8. 拉伸力直接载荷传感器输出信号,无需油腔压强传感器反馈与活塞面积换算,无拉伸油缸推进阻力理论误差

9. 拉伸自动停机方式:定载荷上限拉伸停机、定行程上限拉伸停机、拉伸屈服极限比例停机

10. 软件系统:通过网口远程联机完成设备所有监控;可设定所有试验参数;采集拉伸位移-拉伸力-压边力对应曲线并生成EXCEL数据表

11. 拉伸位移零点自校准装置用于保证精确采集低强度规格薄板位移数值

12. 配置光学测量同步触发信号接口

13. 压边机构、拉伸机构、模具机构、动力系统、测控系统模块式设计,便于系统维护校准

试验模具部分

1. 模具总成式机构,保证模具同心度偏差小于0.03mm,保护机台与模具

2. 配置安全垫环防止模架快速下降,防止伤害操作者

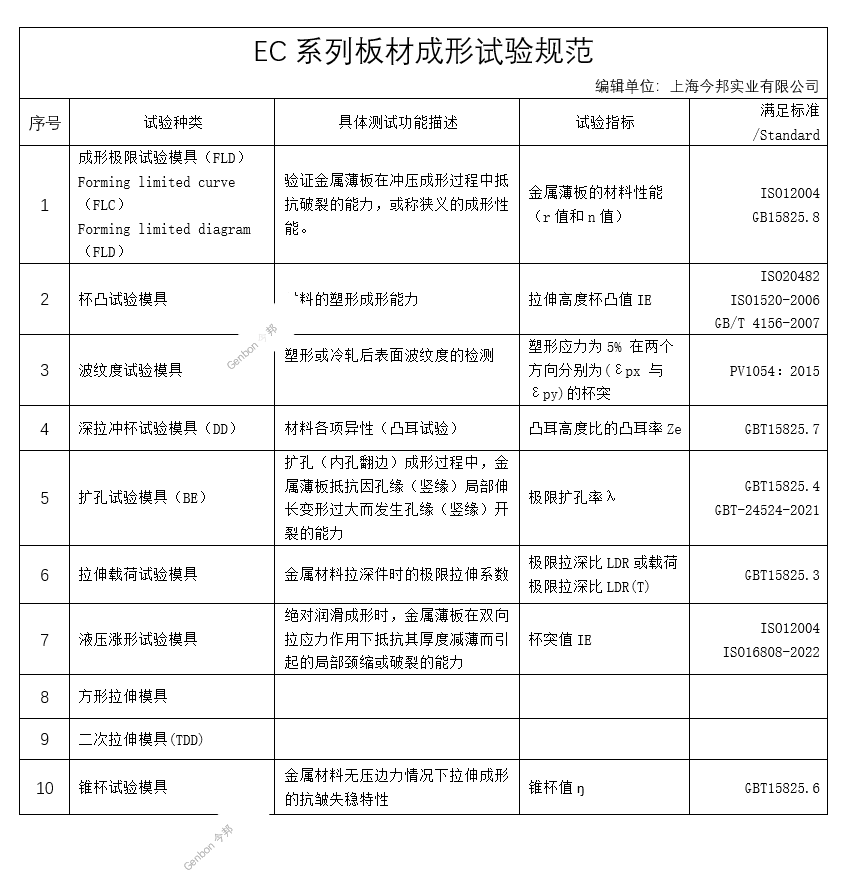

3. 具体模具配置(需客户选择)

序号

模具种类

具体规格尺寸

适配板厚

最大料片宽度

图示

1

成形极限试验模具(FLC)



标准:GB/T15825.8-2008、

ISO/FDIS 12004-2:2008

冲模:  外径100mm

压边圈:内径100.02mm

凹模:  内径109mmR10

0.2-2mm

260mm



2

波纹度试验模具(Marciniak)



标准:PV 1054:2015

冲模:  外径100mm

压边圈:内径100.02mm

凹模:  内径120mmR10

0.2-2mm

260mm



3

深拉冲杯试验模具(DD)



标准:GB/T15825.7-2008、ISO/11531:1994

冲模:外径60mm

剪料圈:内径100mm,模具自动裁切圆片

压边圈:内径60.02mm



260mm



凹模:内径61.12mmR3

0.3-0.5mm

内径62.24mmR3

0.5-1.0mm

内径64.48mmR3

1.0-2.0mm

4

扩孔试验模具(BE)



标准:GB/T15825.4-2008、ISO/FDIS16630:2008

冲模:顶角60度锥头,外径60mm

压边圈:内径60.02mm

凹模:内径74mmR5

0.2-5mm

260mm



5

拉深试验模具(LDR)

标准GB/T15825.3-2008

冲模:外径60mm

剪料圈:内径100mm

压边圈:内径60.02mm



260mm



凹模:内径61.12mmR3

0.3-0.5mm

内径62.24mmR3

0.5-1.0mm

内径64.48mmR3

1.0-2.0mm

6

液压涨形试验模具(HE)

精密活塞:外径120mm

压边圈:内径120.02mm

凹模:  内径109mmR10

0.2-2mm

260mm



7

热极限成形实验(TFLD)

(需配加热系统)

冲模:  外径100mm

压边圈:内径100.3mm

凹模:  内径109mmR10

0.2-2mm

260mm



8

方形拉伸模具

冲模:  边长60mm

压边圈:边长60.02mm



260



凹模:  边长61.12mmR3

0.3-0.5mm

        边长62.24mmR3

0.5-1.0mm

边长64.48mmR3

1.0-2.0mm

9

二次拉伸模具

冲模:外径30mm

压边圈:外径59.99mm



260mm



凹模:内径31.12mm

0.3-0.5mm

      内径32.24mm

0.5-1.0mm

内径34.48mm

1.0-2.0mm

10

锥杯试验模具

平推套(内径12.7mm)

球头冲模(直径12.7mm)

凹模(内径14.6mm;圆角R3mm)

0.5-0.8mm

外径36mm



平推套(内径17.46mm)

球头冲模(直径17.46mm)

凹模(内径19.95mm;圆角R4mm)

0.8-1.0mm

外径50mm

平推弹簧套(内径20.64mm)

球头冲模(直径20.64mm)

凹模(内径24.4mm;圆角R6mm)

1.0-1.3mm

外径60mm

平推弹簧套(内径27.00mm)

球头冲模(直径27.00mm)

凹模(内径32.00mm;圆角R8mm)

1.3-1.6mm

外径78mm



设备安全配置

1. 测试机台外防护罩保护,带防护门关闭检测系统,防护门开启状态机台无法激活运行

2. 测试台与控制端均带急停开关,方便紧急制动刹车停机

3. 控制软件可以通过网线远程联机平台,配合摄像头远程操作全部试验、参数设置和数据采集

板材热成形试验机EC1000加热与水冷系统配置

1. 三套分别用于冷却主受力板、滑块、安装板的水冷环

2. 带压缩制冷的循环水系统,温度可设定,总功率1.4KW

3. 一套具有PID温控功能的环形加热炉,加热温度至600摄氏度

4. 顶部观察窗高温高透光率玻璃,便于在线光学测量
